有載調壓變壓器

    隨著電網規模的擴大和對電壓質量要求的提高，有載調壓干式變壓器已經得到越來越廣泛的應用。有載調壓變壓器在電力系統中發揮著聯絡電網、調節無功潮流和穩定負荷中心電壓的重要作用。其中有載調壓分接開關是調壓變壓器完成有載調壓的關鍵部件，也是變壓器內部唯一可動的部件，它準確及時的動作不僅可以減少和避免電壓的大幅度波動，而且可以強制分配負荷潮流，有效的保證電力系統安全可靠的運行，增加電網調度的靈活性。

    有載分接開關是在帶負荷的情況下變換分接位置，所以它必須滿足2個最基本的條件。一：在變換分接過程中，要保證負荷電流的連續，也就是不能開路。二：在變換分接過程中，要保證分接間不能短路。因此，在切換分接的過程中必然要在某一個瞬間同時橋接兩個分接以保證負荷電流的連續性。而在橋接的兩個分接間，必須串入電阻以限制循環電流，保證不發生分接間短路。這樣有載分接開關就可以由一個分接過渡到下一個分接。實現這一功能的電路稱為過渡電路，對應的機構為切換開關。切換開關是根據過渡電阻數可分為單電阻、雙電阻、四電阻等。其中常見的是雙電阻的切換開關。

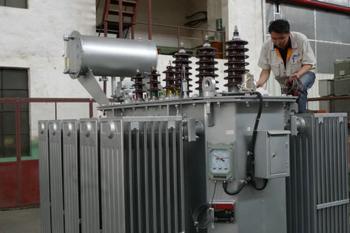

   山東永昌變壓器有限公司生產的SZ9、SZ11系列有載調壓變壓器，應用CAD手段，設計先進、結構合理、選料精良，各項指標符合GB1094/1996《電力變壓器》和GB/T6451/1999《三相油浸式變壓器技術參數和要求》標準，處于目前國內領先水平。可廣泛應用于城鄉工農業電網，對節能和環境保護有重要意義。本產品鐵心片的疊積方式呈階梯狀，改變了傳統的鐵心疊積老工藝，改善了鐵心內部的磁路分布，從而使空載損耗、空載電流和噪聲，比傳統型疊積方式鐵心的變壓器分別降低20%，負載損耗下降10%。

有載調壓變壓器主要功能和特點
1、可靠性高、性能水平先進、經濟指標合理。
2、鐵芯采用階梯的三級接縫，表面涂刷固化漆，以降低損耗和噪聲。
3、繞組結構新型，油道設計合理，采用新的絕緣結構，提高機械強度和抗短路能力。
4、油箱形式多樣、美觀、大方。



我公司生產有載調壓變壓器主要用于
A、穩定電網在各負載中心的電壓，以提高供電質量；
B、作為兩個網絡之間的聯絡之間的聯絡變壓器，利用有載調壓來分配網絡之間的負載；
C、用于帶負載調節電流和功率的電源，來提高生產效率的場所；
D、用于必須嚴格控制電壓的場合，如電子工業，醫學等方面所用的電源變壓器。



山東永昌變壓器有限公司生產的SZ11 系列35kV三相有載調壓變壓器基本性能參數：

因篇幅有限，資料不全，詳情請電詢13606354450
