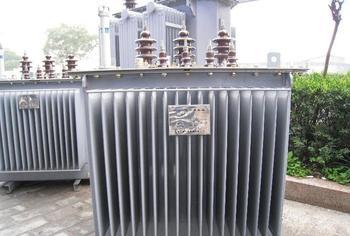

s11節能型油浸電力變壓器

2013年2月19日山東永昌在世界上首次研制單體式s11節能型油浸電力變壓器，其單柱線圈的電壓達到1000千伏、容量達到334兆乏，創造了世界紀錄；額定電壓1000千伏的s11節能型油浸電力變壓器代表了世界同類產品的最高水平；氣體絕緣瓷套管等均為世界首次研制，開合110千伏、210兆乏超大容量干式變壓器的開關及110千伏干式并聯電抗器，達到世界同類裝置最高水平……

2013年隨著國家節能政策的深入推進，節能變壓器日益普及。據產業在線統計，2012年11月，s11節能型油浸電力變壓器同比增長7%。高能效變壓器的普及對壓縮機等配套產業也提出了更高的要求。據了解，s11節能型油浸電力變壓器二期工程，將集中生產一二級能效的變頻壓縮機，并優先考慮自主品牌空調的配套需求。

500千伏、200千伏和35千伏s11節能型油浸電力變壓器，選用了最佳優化設計方案，減少占地面積8000多平方米；500千伏配電裝置采用擴大線路變壓器組接線，初期僅安裝2臺干式變壓器，降低初期工程投資1088萬元。主控樓綜合用房取消了電纜層、交接班室和檢修間，樓層由兩層降低為一層，減少了樓梯、走廊面積，主控綜合用房面積僅為432平方米，較通用設計700平方米的限制指標降低38%。

s11節能型油浸電力變壓器330千伏大楊變電站擴建工程，本期安裝24萬千伏安主變壓器一臺，330千伏斷路器、組合電器一組，以及主變壓器中壓側進線間隔以及35千伏側相關設備。該工程的投產，滿足了冬季咸陽地區持續增長的用電需求，有力地保障了陜西電網的安全可靠運行。

山東永昌變壓器有限公司就著手開展對全縣農村高低壓設備的重點巡視及消缺工作。設備巡視采取全面巡視和重點巡視、特殊巡視相結合的方式，確保不漏掉每一個缺陷。巡視重點放在東西走向的大耐張段線路、沿河路溝邊坡桿塔基礎、線路拉線、電纜終端頭、各類電氣連接件、線路交叉跨越、通道內障礙物、變壓器油位、負荷及溫升等情況。截至1月25日，已完成全部線路及臺區的巡視工作，發現并處理缺陷150余處，調整超負荷變壓器5臺，正桿、夯實基礎200余處，處理通道障礙物50余處，威脅安全供電的設備缺陷全部得到治理。

2012年全年共更換改造s11節能型油浸電力變壓器158臺，新架改造10千伏線路33公里、0.4千伏線路195公里，改造戶表46800戶，建成電氣化村351個。開發、應用中電阻小電流接地選線系統，安裝10千伏線路故障指示儀217處，全面提升了配網科技含量和安全經濟運行水平。平邑配網全面升級后，不但增強了平邑縣的供電能力，滿足該縣經濟快速發展和人民群眾生活對電力日益增長的需求，還將提高電力供應的可靠性、安全性和經濟性，進一步縮小檢修及故障停電的區域范圍，有效縮短用戶平均停電時間。同時還能增強配網抵御惡劣天氣環境能力，大大降低由于異常天氣影響和外力破壞引起停電故障，為地方經濟的發展提供了堅強的電力保障

s11節能型油浸電力變壓器在運行中常見的故障有繞組、套管和分接開關及鐵芯、油箱及其它附件的故障等。
1.s11節能型油浸電力變壓器繞組故障-主要有匝間短路、繞組接地、相間短路，斷線及接頭開焊等。
2.s11節能型油浸電力變壓器套管故障-變壓器套管積垢，在大霧或小雨時造成污閃，使變壓器高壓側單相接地或相間短路。
3．嚴重滲漏-變壓器運行滲漏油嚴重或連續從破損處不斷外溢以致油位計已看不到油位，此時應立即將變壓器停用進行補漏和加油，引起變壓器滲漏油的原因有焊縫開裂或密封件失效，運行中受到震動外力沖撞油箱銹蝕嚴重而破損等。
4．分接開關故障-常見的故障有分接開關接觸不良或位置不準，觸頭表面熔化與灼傷及相間觸頭放電或各分接頭放電。
5．過電壓引起的故障-運行中的變壓器受到雷擊時，由于雷電的電位很高，將造成變電壓器外部過電壓，當電力系統的某些參數發生變化時，由于電磁振蕩的原因，將引起變壓器內部過電壓，這兩類過電壓所引起的變壓器損壞大多是繞組主絕緣擊穿，造成變壓器故障。
6．鐵芯的故障-鐵芯的故障大部分原因是鐵芯柱的穿心螺桿或鐵芯的夾緊螺桿的絕緣損壞而引起的。
7．s11節能型油浸電力變壓器滲漏油現象-變壓器油的油面過低，使套管引線和分接開關暴露于空氣中，絕緣水平將大大降低，因此易引起擊穿放電。

 技術參數不全，詳細請電話咨詢。咨詢熱線：13606354450
