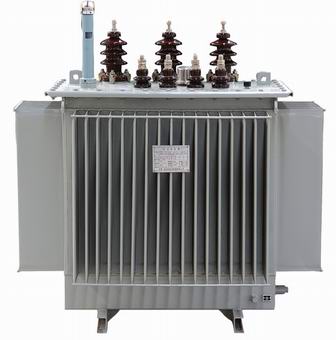

油浸式三相非晶合金變壓器

我廠生產的油浸式三相非晶合金變壓器利用先進的變頻控制和伺服系統，改變了傳統的油浸式三相非晶合金變壓器繞線機構的機械禍合傳動模式，克服了傳統機械結構復雜、體積大和噪聲大的缺點;加入直觀的觸摸顯示，實現實時的參數修改。伺服系統可實現高精度的卷繞，提高產品質量;并對S11油浸式變壓器通信進行了研究，利用SCB10干式變壓器和觸摸屏實現控制信號傳輸和狀態監控，簡化了硬件設計，降低了成本，提高了非晶合金變壓器的抗干擾能力。本系統相比傳統控制系統的改進之處如下。

1、油浸式三相非晶合金變壓器采用伺服控制，實現了工藝參數和規格變化下的柔性調整與控制，降低了機械磨損，延長了使用壽命。利用變頻器控制交流異步電機，實現卷繞過程恒張力控制。

2、油浸式三相非晶合金變壓器采用RS一485通信，降低了硬件設計的復雜程度，提高了現場操作人員的可操作性，使系統的維修與調試更加方便。設計人機界面軟件則實現卷取工藝的柔性化調整和實時監控。

3、加工范圍廣，繞組線徑截面寬度1可以根據生產需要隨時進行調整。

新系統的應用，實現了生產過程的自動化和高效化，具有廣泛的應用前景，稍加改進和完善后，可以直接應用到造紙、包裝、帶材等不同領域的卷繞排線控制。通過實踐證明該設計具有控制精度高，適應性強，穩定可靠的優點。

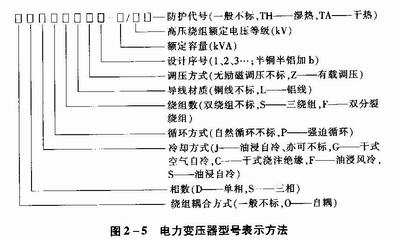

我廠生產的油浸式三相非晶合金變壓器可以按繞組藕合方式、相數、冷卻方式、繞組數、繞組導線材質和調壓方式分類。但是，這種分類還不足以表達油浸式三相非晶合金變壓器的全部特征，所以在變壓器型號中除要把分類特征表達出來外，還需標記其額定容量和高壓繞組額定電壓等級。下方的圖(最下方)是油浸式三相非晶合金變壓器型號的表示方式。一些新型的特殊結構的干式變壓器，如非晶態合金鐵芯、卷繞式鐵芯和密封式變壓器，在型號中分別加以H、R和M表示。

例如:SFZ-10000/110表示三相自然循環風冷有載調壓，額定容量為10000kVA，高壓繞組額定電壓1lOkV電力變壓器。

S9-160/10表示三相油浸自憐式，雙繞組無勵磁調壓，額定容量l60kVA，高壓側繞組額定電壓為lOkV電力變壓器。

SC8-315/10表示三相干式澆注絕緣，雙繞組無勵磁調壓，額定容量315kVA，高壓側繞組額定電壓為lOkV電力變壓器。

S11-M(R)-100/10表示三相油浸自冷式，雙繞組無勵磁調壓，卷繞式鐵芯 (圓截面)，密封式，額定容量l00kVA，高壓側繞組額定電壓為lOkV電力變壓器。

SH1l-M-50/10表示三相油浸自冷式，雙繞組無勵磁調壓，非晶態合金鐵芯，密封式，額定容量5OkVA，高壓側繞組額定電壓為lOkVA的電力變壓器。

大型變壓器木身質量大、慣性大，在運輸過程中遇到運輸設備沖撞時會在變壓器上產生較大的沖擊力。當沖擊加速度超過一定的限值時，會造成變壓器器身的位移、鐵心的變形，甚至會導致變壓器的損壞。因此，大型變壓器運輸時均安裝沖撞記錄儀，以便于對運輸過程中變壓器器身是否受到沖撞或變形的狀況進行分析和評定。

油浸式三相非晶合金變壓器有哪些主要部件？油浸式三相非晶合金變壓器的主要部件有：鐵芯、繞組、油箱、油枕、呼吸器、防爆管、散熱器、絕緣套管、分接開關、瓦斯繼電器、溫度計、凈油器等。油浸式三相非晶合金變壓器凈油器的主要作用？油浸式三相非晶合金變壓器凈油器的主要作用是：吸收油中的水分、游離碳、氧化物、凈化再生。變壓器油枕的起什么作用？當變壓器油的體積隨著油溫的變化膨脹或縮小時，油枕起儲油和補油作用，以此來保證油箱內充滿油。同時由于裝了油枕，使變壓器與空氣的接觸面減少，減緩了油的劣化速度。油枕的側面還裝有油位計，可以監視油位的變化。變壓器的鐵芯為什么要接地？運行中的變壓器的鐵芯及其其它附件都處于繞組周圍的電場內，如不接地，鐵芯及其附件必須感應一定的電壓，在外加電壓的作用下，當感應電壓超過對地放電電壓時，就會產生放電現象。為了避免變壓器的內部放電，所以要將鐵芯接地。變壓器缺油對運行有什么危害？變壓器油面過低會使輕瓦斯保護動作；嚴重缺油時，鐵芯和繞組暴露在空氣中容易受潮，并可能造成絕緣擊穿。

對于變電站，當系統接地型式確定以后，如何實現等電位聯結和電源系統有效的工作接地，是能否保證安全的重要措施。要作到接地系統的安全可靠就是要盡量去減少或消除故障點，而站內的PEN, N, PE等線路的截面往往不是很小，均能滿足動、熱穩定的要求，故出現故障的可能性較小，其故障點往往出現在接頭處。如何很好地處理各連接點，使其連接處的電氣、機械、耐久等性能良好，應認真研究。除必須滿足國家有關標準的要求外(如:扁鋼與扁鋼連接應焊接;鋼與鋼或鋁的連接鋼應鍍鋅、銅鍍銀、鋁鍍銅再鍍錫等)，應盡量作到牢固、經濟、施工方便等。

最低的價格，最好的質量 詳細請電話咨詢。咨詢熱線：13606354450
