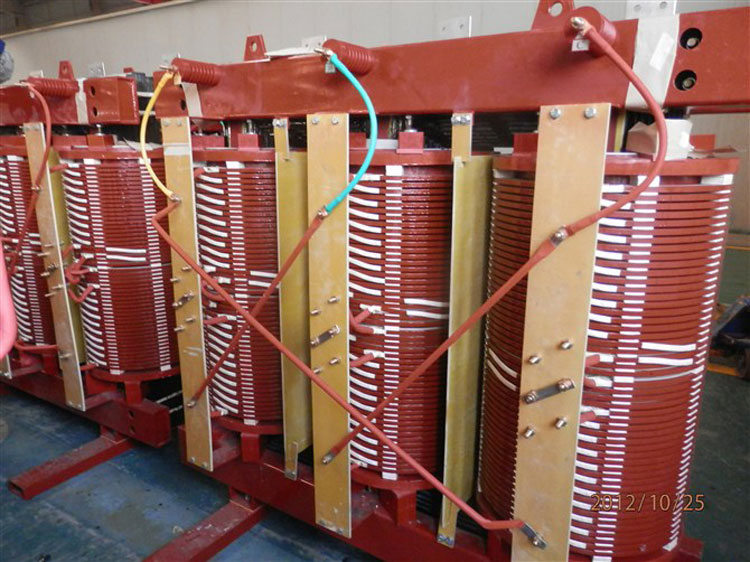

絕緣非包封干式變壓器

序號

項目

技術參數

1

產品型式

H級絕緣敞開通風式干式變壓器

2

額定電壓(kV)

10（6.3）/0.4

3

高壓分接范圍(kV)

10（6.3）±2X2.5％

4

聯結組別

Yyn0或Dyn11

5

相數

三相

6

絕緣等級

H級

7

最高溫升(K)

125

8

雷電沖擊水平(kV)

75

9

工頻耐壓水平(kV)

35

10

噪音水平(dB)

≤60

11

局放（Pc）

≤5

12

調壓方式

無勵磁調壓

13

冷卻方式

AN或AN/AF

14

防護等級

IP21或IP23（冷軋鋼板噴塑外殼或鋁合金外殼）

15

頻率

50Hz

16

工作壽命

大于30年

序號

產品型號

性能參數

空載電流（%）

短路阻抗（%）

空載損耗（W）

145℃負載損耗（W）

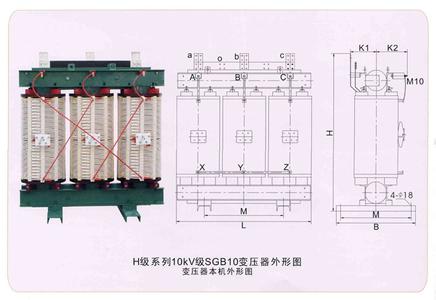

帶外殼外形尺寸（長X寬X高）mm

軌距mm

總重（kg）

1

SG10-30/10

2.4

4

224

833

1300X1150X1550

400X660

480

2

SG10-50/10

2.0

4

288

1267

1300X1150X1550

400X660

590

3

SG10-80/10

1.8

4

368

1828

1300X1150X1550

400X660

680

4

SG10-100/10

1.6

4

408

2168

1300X1150X1550

550X660

750

5

SG10-125/10

1.4

4

480

2593

1500X1250X1750

550X820

830

6

SG10-160/10

1.4

4

560

3103

1500X1250X1750

550X820

930

7

SG10-200/10

1.2

4

656

3978

1500X1250X1750

550X820

1120

8

SG10-250/10

1.2

4

760

4675

1500X1250X1750

660X820

1180

9

SG10-315/10

1

4

880

5610

1500X1350X1750

660X1070

1270

10

SG10-400/10

1

4

1040

6630

1700X1350X1775

660X1070

1420

11

SG10-500/10

1

4

1200

7948

1700X1350X1775

660X1070

1680

12

SG10-630/10

0.8

4

1400

9265

1700X1350X1775

660X1070

1750

13

SG10-630/10

0.8

6

1344

9775

1700X1350X1775

660X1070

1890

14

SGB10-800/10

0.8

6

1696

11560

1900X1350X1875

820X1070

2280

15

SGB10-1000/10

0.6

6

1984

13345

1900X1350X1875

820X1070

2710

16

SGB10-1250/10

0.6

6

2384

15640

2100X1350X1975

820X1070

3180

17

SGB10-1600/10

0.5

6

2736

18105

2200X1450X2100

820X1070

3900

18

SGB10-2000/10

0.5

6

3320

21250

2200X1450X2200

1070X1070

4670

19

SGB10-2500/10

0.5

6

4000

24735

2500X1550X2300

1070X1070

5920

1、 對于1600~2500kVA容量段產品，可提供短路阻抗8~12的產品；

2、 800kVA容量及以上產品低壓繞組采用銅箔繞制；

3、 提供防護等級為IP21或IP23的冷軋鋼板噴塑外殼或鋁合金外殼；

4、 對于和低壓柜并列安裝的干式變壓器，帶外殼后高度一般為2200mm。
